GLⅡ型散熱排管

1、簡介
GLⅡ型散熱排管為鋼管螺旋繞制肋片的熱交換設備。
2、結構特點
GLⅡ型散熱排管由金屬肋片管、側板、管箱等部件組成，而肋片管是把0.3mm×10mm的鋼帶用專用設備在φ18mm的無縫鋼管上纏繞而成，經熱浸鋅處理后，其熱工性能提高，能防腐蝕。可用于采暖、空調、冷卻、除濕、烘干等工程。特性見下表。
3、型號規格及示例說明
（1）型號規格
GLⅡ型散熱排管的型號規格由拼音字母和數字組合而成。
GL表示盤管形式。
一組數字表示管排數，二組數字表示表面管子的根數，三組數字表示管長（以英寸表示）。
（2）示例說明
GL-4-15-42即表示一臺4排管的GLⅡ型散熱排管，表面管根數為15根，表面管長42寸。
結構特性表：

肋片特性				管子特性			每米管長散熱面積 mm²	結構計算參數			排列方式
型式	片厚 mm	片高 mm	片距 mm	外徑 mm	內徑 mm	內截面 mm²	每米管長散熱面積 mm²	肋化系數	肋通系數	凈面比	排列方式
繞片	0.3	10	3.2	Φ18	Φ14	154	0.64	14.56	15.8	0.53	叉排

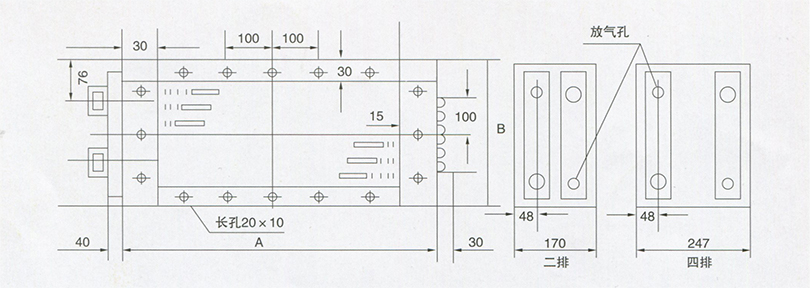

GLⅡ型散熱排管外形尺寸圖：

GLⅡ型散熱排管主要技術參數：

表面管數	B mm	基本參數 m²	排數	表面管長	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
表面管數	B mm	基本參數 m²	排數	A mm	700	850	1000	1150	1300	1450	1600	1750	1900	2050	2200	2350	2500	2650	2800	2950	3100
6	318	散熱面積	2		4.7	5.84	6.98	8.12
		散熱面積	4		9.4	11.68	13.96	16.25
		受風表面積	2.4		0.157	0.196	0.235	0.273
		通風凈截面積	2.4		0.083	0.108	0.126	0.145
8	396	散熱面積	2		6.26	7.78	9.32	10.84	12.42	13.94	15.48
		散熱面積	4		12.52	15.16	18.64	21.68	24.84	27.88	30.96
		受風表面積	2.4		0.205	0.255	0.306	0.356	0.406	0.457	0.507
		通風凈截面積	2.4		0.108	0.135	0.162	0.189	0.215	0.242	0.268
10	474	散熱面積	2		7.82	9.2	11.64	13.56	15.48	17.42	19.34	1.22	23.18	25.08	27
		散熱面積	4		15.64	19.44	23.28	27.12	30.96	34.84	38.68	42.44	46.36	50.16	54
		受風表面積	2.4		0.253	0.315	0.377	0.438	1.501	0.563	0.625	0.687	0.749	0.812	0.873
		通風凈截面積	2.4		0.134	0.197	0.2	0.233	0.266	0.298	0.332	0.366	0.398	0.43	0.463
12	552	散熱面積	2		9.36	11.66	13.98	16.26	18.62	20.9	23.2	25.46	27.8	30.1	32.38	34.7	37	39.34	41.7	44	46.2
		散熱面積	4		18.62	23.32	27.96	32.52	37.24	41.8	46.4	50.92	55.6	60.2	64.76	69.4	74	78.68	83.4	88	92.4
		受風表面積	2.4		0.3	0.374	0.447	0.521	0.595	0.669	0.741	0.816	0.891	0.965	1.035	1.11	1.185	1.258	1.335	1.141	1.48
		通風凈截面積	2.4		0.15	0.198	0.237	0.276	0.316	0.354	0.393	0.433	0.473	0.512	0.549	0.588	0.628	0.666	0.707	0.748	0.784
15	669	散熱面積	2		11.62	14.58	17.48	20.34	23.24	26.12	29	31.82	34.78	37.62	40.5	43.4	46.2	49.2	52.1	55	57.8
		散熱面積	4		23.24	29.16	34.96	40.68	46.48	52.24	58	63.64	69.56	75.24	81	86.8	92.4	98.4	104.2	110	115.6
		受風表面積	2.4		0.372	0.463	0.554	0.654	0.737	0.828	0.92	1.01	1.101	1.192	1.285	1.375	1.468	1.56	1.65	1.74	1.835
		通風凈截面積	2.4		0.197	0.245	0.294	0.345	0.391	0.438	0.488	0.536	0.584	0.632	0.681	0.73	0.777	0.826	0.875	0.923	0.973
18	786	散熱面積	2		14.06	17.5	20.94	24.4	27.88	31.38	34.8	38.22	41.7	45.1	48.6	52.08	55.5	59	62.5	65.9	60.4
		散熱面積	4		28.12	35	41.88	48.8	55.76	62.76	69.6	76.44	83.4	90.2	97.4	104.16	111	118	125	131.8	138.8
		受風表面積	2.4		0.443	0.552	0.66	0.769	0.879	0.987	1.095	1.204	1.313	1.42	1.53	1.64	1.75	1.86	1.956	2.08	2.185
		通風凈截面積	2.4		0.235	0.293	70.35	0.407	0.464	0.523	0.58	0.638	0.693	0.753	0.811	0.869	0.928	0.986	1.035	1.102	1.185
21	908	散熱面積	2		16.3	20.4	24.44	28.42	32.34	36.58	40.6	44.6	48.7	52.7	56.7	60.8	64.7	68.8	72.9	76.9	80.8
		散熱面積	4		32.6	40.8	48.88	56.84	64.68	73.16	80.12	89.2	97.4	105.4	113.4	121.6	129.4	137.6	145.8	153.8	161.6
		受風表面積	2.4		0.515	0.641	0.767	0.893	1.02	1.145	1.272	1.399	1.528	1.651	1.78	1.905	2.03	2.16	2.28	2.41	2.54
		通風凈截面積	2.4		0.276	0.342	0.407	0.473	0.541	0.607	0.674	0.741	0.81	0.875	0.944	1.01	1.075	1.145	1.208	1.28	1.345
24	1070	散熱面積	2		18.62	23.26	27.9	32.54	37.9	41.8	46.4	50.92	55.6	60.2	64.8	69.4	73.9	78.7	83.4	89.8	92.4
		散熱面積	4		37.24	46.52	55.8	65.08	75.9	83.6	92.8	101.84	111.2	120.4	129.6	138.8	147.8	157.4	168.8	179.6	184.8
		受風表面積	2.4		0.587	0.73	0.873	1.016	1.161	1.307	1.451	1.591	1.739	1.881	2.025	2.17	2.315	2.455	2.605	2.745	2.89
		通風凈截面積	2.4		0.313	0.388	0.463	0.538	0.615	0.693	0.769	0.843	0.921	0.998	1.075	1.15	1.225	1.3	1.38	1.455	1.53
